Semana 10: Unidad 5¶

Propósitos de aprendizaje¶

Construir aplicaciones interactivas utilizando múltiples hilos para la producción y el prototipado de experiencias interactivas.

Integrar controladores con aplicaciones interactivas mediante el uso de protocolos seriales binarios.

Actividad de aprendizaje¶

Se realizará las SEMANAS 10, 11 y 12 (septiembre 7-septiembre 23).

Lee con detenimiento el código de honor y luego los pasos que debes seguir para evidenciar esta actividad.

Código de honor¶

Para realizar este reto se espera que hagas lo siguiente:

Colabora con tus compañeros cuando así se indique.
Trabaja de manera individual cuando la actividad así te lo proponga.
Usa solo la documentación oficial del framework del controlador y .NET de Microsoft.
NO DEBES utilizar sitios en Internet con soluciones o ideas para abordar el problema.
NO DEBES hacer uso de foros.
¿Entonces qué hacer si no me funciona algo? Te propongo que experimentes, crea hipótesis, experimenta de nuevo, observa y concluye.
NO OLVIDES, este curso se trata de pensar y experimentar NO de BUSCAR soluciones en Internet.

Enunciado¶

El reto consiste en ser capaz de reproducir el archivo de prueba que provee el fabricante de un sensor de RFID. El archivo se encuentra aquí.

Para ello vamos a programar un arduino para simular el sensor (vale un millón de pesos el sensor) y vamos a programar una aplicación interactiva en C# desde la cual enviaremos comandos al sensor tal como aparecen en el archivo de prueba.

No olviden calcular y verificar el checksum en Arduino y en C#.

La aplicación debe tener:

Dos hilos.
Un hilo debe imprimir cada 100 ms el valor de un contador (aquí simulamos el funcionamiento de un motor o aplicación interactiva que debe mantener un framerate constante.
Otro hilo responsable de realizar las operaciones de entrada salida: eventos del teclado y comunicaciones seriales con el sensor.
Asigne una tecla a cada comando que será enviado al arduino.

¿Qué debes entregar?¶

Advertencia

Crea una carpeta, la llamaremos principal.
Guarda allí el proyecto para el controlador y el proyecto para la aplicación interactiva.
En la carpeta principal guarda una copia de la rúbrica con tu autoevaluación.
Comprime la carpeta principal en formato .ZIP
Entrega el archivo .ZIP aquí.

¿Qué deberás tener en cuenta para la sustentación?¶

La sustentación se realizará en la última sesión de esta unidad.
Tendrá una duración máxima de 10 minutos. Allí mostrarás: el funcionamiento y explicarás cómo realizaste las pruebas, qué problemas tuviste, cómo los solucionaste.
Estudia muy bien tu solución y prepárate para responder algunas preguntas.
Ten en cuenta la rúbrica para preparar tu sustentación.

Trayecto de acciones, tiempos y formas de trabajo¶

Actividad 1¶

Fecha: septiembre 7 de 2020
Descripción: vamos a introducir el reto.
Recursos: ingresa a Teams
Duración de la actividad: 1 hora , 20 minutos.
Forma de trabajo: grupal

Actividad 2¶

Fecha: septiembre 7 a septiembre 9 de 2020
Descripción: realiza algunos ejercicios.
Recursos: mira los ejercicios abajo.
Duración de la actividad: 5 horas.
Forma de trabajo: individual

Ejercicio 1¶

¿Cómo se ve un protocolo binario?

Para responder esta pregunta vamos a utilizar como ejemplo este sensor. Cuyo manual del fabricante se encuentra aquí

Explora la documentación, pero lee con mucho detalle hasta la página 5. NO abandones el documento hasta no entender, es clave para realizar el RETO.

Ejercicio 2¶

Recuerda el API de arduino para el manejo del serial. En particular los siguientes métodos:

Serial.available()
Serial.read()
Serial.readBytes(buffer, length)
Serial.write()

Nota que la siguiente función no está en el repaso:

Serial.readBytesUntil()

La razón es que en un protocolo binario usualmente no tenemos un carácter de fin de trama, como si ocurre con los protocolos ASCII, donde usualmente el último carácter es un enter.

Analiza de nuevo el API, en particular los métodos resaltados. NO SIGAS sin asegurarte que entiendes. Repasa los proyectos previos.

Ejercicio 3¶

Mira este documento del fabricante del sensor. Podrás ver unos ejemplos de tramas. Utiliza ScriptCommunicator para reproducir al menos un par de tramas. ¿Cuál es la idea? que seas capaz de calcular el checksum tanto para transmitir como para recibir.

En el manual del sensor, el fabricante nos entrega el algoritmo para calcular el checksum. Entiendes cómo utilizar este método? Si tienes dudas con algunos experimenta.

 unsigned int uiCrc16Cal(unsigned char const *pucY, unsigned char ucX)
 {
   const uint16_t PRESET_VALUE = 0xFFFF;
   const uint16_t POLYNOMIAL = 0x8408;


   unsigned char ucI, ucJ;
   unsigned short int uiCrcValue = PRESET_VALUE;

   for (ucI = 0; ucI < ucX; ucI++)
   {
     uiCrcValue = uiCrcValue ^ *(pucY + ucI);
     for (ucJ = 0; ucJ < 8; ucJ++)
     {
       if (uiCrcValue & 0x0001)
       {
         uiCrcValue = (uiCrcValue >> 1) ^ POLYNOMIAL;
       }
       else
       {
         uiCrcValue = (uiCrcValue >> 1);
       }
     }
   }
   return uiCrcValue;
 }

Actividad 3¶

Fecha: septiembre 9 de 2020
Descripción: ¿qué te parece si discutimos las dudas?
Recursos: ingresa a Teams
Duración de la actividad: 1 horas 20 minutos
Forma de trabajo: grupal

Ejercicio¶

Vamos a repasar el protocolo binario del reto de la unidad 3.

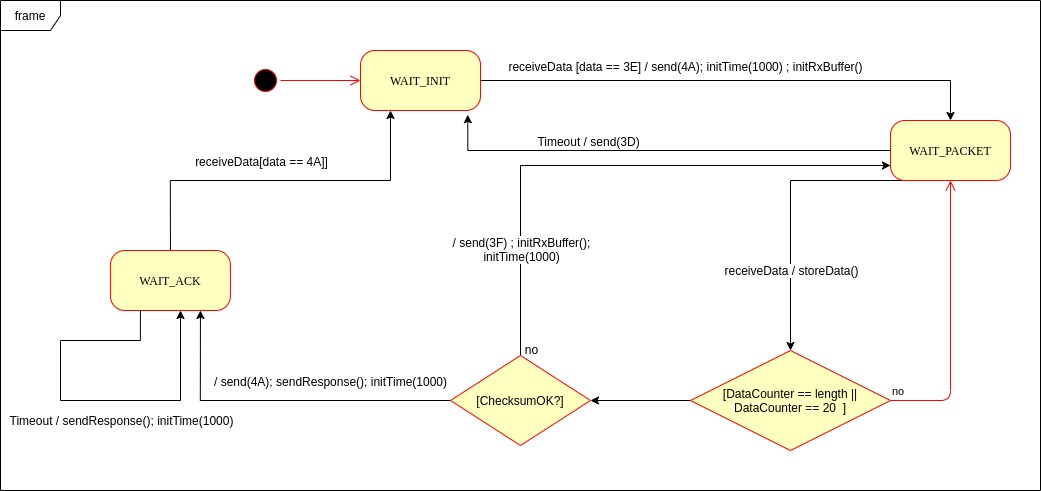

Un posible modelo de la solución es este:

Y una posible implementación del modelo es este otro modelo en C++:

 void setup() {
   Serial.begin(115200);
 }

 void taskCom() {
   enum class state_t {WAIT_INIT, WAIT_PACKET, WAIT_ACK};
   static state_t state = state_t::WAIT_INIT;
   static uint8_t bufferRx[20] = {0};
   static uint8_t dataCounter = 0;
   static uint32_t timerOld;
   static uint8_t bufferTx[20];

   switch (state) {
     case  state_t::WAIT_INIT:
       if (Serial.available()) {
         if (Serial.read() == 0x3E) {
           Serial.write(0x4A);
           dataCounter = 0;
           timerOld = millis();
           state = state_t::WAIT_PACKET;
         }
       }

       break;

     case state_t::WAIT_PACKET:

       if ( (millis() - timerOld) > 1000 ) {
         Serial.write(0x3D);
         state = state_t::WAIT_INIT;
       }
       else if (Serial.available()) {
         uint8_t dataRx = Serial.read();
         if (dataCounter >= 20) {
           Serial.write(0x3F);
           dataCounter = 0;
           timerOld = millis();
           state = state_t::WAIT_PACKET;
         }
         else {
           bufferRx[dataCounter] = dataRx;
           dataCounter++;

           // is the packet completed?
           if (bufferRx[0] == dataCounter - 1) {

             // Check received data
             uint8_t calcChecksum = 0;
             for (uint8_t i = 1; i <= dataCounter - 1; i++) {
               calcChecksum = calcChecksum ^ bufferRx[i - 1];
             }
             if (calcChecksum == bufferRx[dataCounter - 1]) {
               bufferTx[0] = dataCounter - 3; //Length
               calcChecksum = bufferTx[0];

               // Calculate Tx checksum
               for (uint8_t i = 4; i <= dataCounter - 1; i++) {
                 bufferTx[i - 3] = bufferRx[i - 1];
                 calcChecksum = calcChecksum ^ bufferRx[i - 1];
               }

               bufferTx[dataCounter - 3] = calcChecksum;
               Serial.write(0x4A);
               Serial.write(bufferTx, dataCounter - 2);
               timerOld = millis();
               state = state_t::WAIT_ACK;
             }
             else {
               Serial.write(0x3F);
               dataCounter = 0;
               timerOld = millis();
               state = state_t::WAIT_PACKET;
             }
           }
         }
       }

       break;

     case state_t::WAIT_ACK:
       if ( (millis() - timerOld) > 1000 ) {
         timerOld = millis();
         Serial.write(bufferTx, dataCounter - 2);
       } else if (Serial.available()) {
         if (Serial.read() == 0x4A) {
           state = state_t::WAIT_INIT;
         }
       }

       break;
   }
 }


 void loop() {
   taskCom();
 }

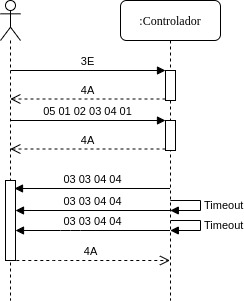

Un ejemplo de una escenario de prueba:
