Unidad 3. Protocolos binarios

Introducción

En esta unidad seguiremos profundizando en la integración de dispositivos periféricos a aplicaciones interactivas utilizando hilos y protocolos binarios.

Propósitos de aprendizaje

Integrar aplicaciones interactivas y periféricos utilizando hilos y protocolos seriales binarios.

Temas

  • Protocolos binarios.
  • Diferencia entre los protocolos binarios y los protocolos ASCII.
  • Técnicas de programación basadas en máquinas de estado.

Ejercicios y lecturas

Sesión 1: introducción a los protocolos binarios

Ejercicio 1: introducción a los protocolos binarios - caso de estudio

¿Cómo se ve un protocolo binario?

Para responder esta pregunta vamos a utilizar como ejemplo este sensor. Cuyo manual del fabricante se encuentra aquí

Explora la documentación, pero lee con mucho detalle hasta la página 5. NO abandones el documento hasta no entender.

Ejercicio 2: API de arduino para implementar comunicaciones binarias

Recuerda el API de arduino para el manejo del serial. En particular los siguientes métodos:

Serial.available()
Serial.read()
Serial.readBytes(buffer, length)
Serial.write()

Nota que la siguiente función no está en el repaso:

Serial.readBytesUntil()

La razón es que en un protocolo binario usualmente no tenemos un carácter de fin de trama, como si ocurre con los protocolos ASCII, donde usualmente el último carácter es un enter.

Analiza de nuevo el API, en particular los métodos resaltados.

Ejercicio 3: aplicación para depurar las comunicaciones binarias

Mira este documento del fabricante del sensor. Podrás ver unos ejemplos de tramas. Utiliza ScriptCommunicator para reproducir al menos un par de tramas.

¿Qué busco que practiques en este caso? Que explores ScriptCommunicator

Trabajo autónomo 1: repaso, checksum y RETO 1

(Tiempo estimado: 4 horas 20 minutos)

Ejercicio 4: repaso

Antes de continuar vas a repasar:

  • El uso de ScriptCommunicator.
  • El API de arduino.

Ejercicio 5: checksum

Analiza de nuevo la documentación y REFLEXIONA:

¿Para qué sirve el checksum?

En el manual del sensor, el fabricante nos entrega el algoritmo para calcular el checksum.

unsigned int uiCrc16Cal(unsigned char const *pucY, unsigned char ucX)
{
  const uint16_t PRESET_VALUE = 0xFFFF;
  const uint16_t POLYNOMIAL = 0x8408;


  unsigned char ucI, ucJ;
  unsigned short int uiCrcValue = PRESET_VALUE;

  for (ucI = 0; ucI < ucX; ucI++)
  {
    uiCrcValue = uiCrcValue ^ *(pucY + ucI);
    for (ucJ = 0; ucJ < 8; ucJ++)
    {
      if (uiCrcValue & 0x0001)
      {
        uiCrcValue = (uiCrcValue >> 1) ^ POLYNOMIAL;
      }
      else
      {
        uiCrcValue = (uiCrcValue >> 1);
      }
    }
  }
  return uiCrcValue;
}

Experimenta con este algoritmo:

  • Realiza programas de prueba para arduino
  • Realiza programas de prueba para C#. Ten presente que tendrás que portar el algoritmo de C a C#.

Advertencia

IMPORTANTE

No avances hasta que no hagas los experimentos

RETO 1: técnica de programación del controlador

En una experiencia interactiva se requiere comunicar un controlador con una aplicación interactiva (AI). El controlador maneja varios sensores y varios actuadores.

Para este reto vas a simular la AI usando ScriptCommunicator.

Profe ¿Por qué no puedo usar el programa MONITOR de arduino?

ScriptCommunicator te permite controlar de manera precisa el byte que deseas transmitir. Recuerda que al usar una terminal como la de arduino, todos los bytes que transmites están codificados en ASCII y por tanto cuando escribes el carácter “1” realmente estás transmitiendo el byte 31 en base 16, es decir, la codificación ASCII del “1”.

Los PASOS para realizar la comunicación son:

  • La AI inicia una transacción enviando el byte 3E.

  • El controlador deberá responder con el byte 4A.

  • La AI no podrá continuar hasta no recibir la respuesta del controlador.

  • Una vez el controlador responda, la AI enviará una secuencia de n+1 bytes.

  • Cada byte tendrá la siguiente función:

    Byte 1: indica la longitud de la secuencia de bytes.

    Byte 2: byte reservado

    Byte 3: indica el comando que deseamos que el controlador realice.

    Byte 4 a n: aquí están los datos relacionados con el comando enviado

    Byte n+1: checksum

  • El byte de ckecksum será calculado mediante una XOR realizada entre todos los bytes que serán transmitidos, menos el último, que es el checksum. En lenguaje C el operador XOR es ^. Por tanto, la operación a realizar será algo como esto: Byte1 ^ Byte2 ^ … ^ Byten.

  • Si la AI se demora más de un 1 segundo en enviar la secuencia, el controlador enviará a la AI el byte 3D y la AI deberá iniciar de nuevo la secuencia de comunicación desde el paso 1.

  • Tanto el controlador como la AI deben calcular el checksum. La AI debe hacerlo para poder transmitirlo y el controlador para comparar si el valor que obtiene es el mismo que recibe. De esta manera el controlador puede identificar si los datos recibidos llegaron bien o no.

  • Si controlador detecta que el byte de ckecksum no corresponde, deberá enviar a la AI byte 3F y la AI deberá reenviar el paquete.

  • Si el controlador recibe bien el paquete deberá responder a la AI con el byte 4A y luego enviar la siguiente secuencia de bytes:

    Byte 1: longitud de la secuencia de bytes que enviará

    Byte 2 a Byte m: corresponden a los bytes 4 al byte n recibidos desde la AI

    Byte m+1: checksum.

  • El checksum en este caso se calcula desde el byte 1 hasta el byte m.

  • Si la AI recibe correctamente el paquete deberá responder con el byte 4A.

  • El controlador quedará preparado para volver al paso 1, es decir, iniciar una nueva transacción.

  • Si pasado 1 segundo el controlador no recibe el 4A, entonces este deberá retransmitir el paquete a la AI. Este comportamiento solo se detendrá una vez la AI envié el 4A.

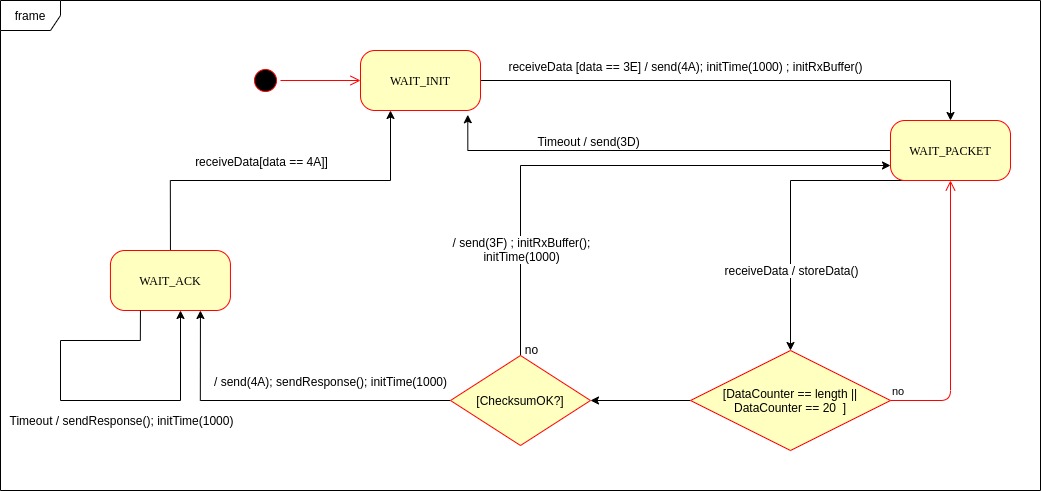

Un posible modelo de la solución es este:

state machine example

Y una posible implementación del modelo es este otro modelo en C++:

void setup() {
  Serial.begin(115200);
}

void taskCom() {
  enum class state_t {WAIT_INIT, WAIT_PACKET, WAIT_ACK};
  static state_t state = state_t::WAIT_INIT;
  static uint8_t bufferRx[20] = {0};
  static uint8_t dataCounter = 0;
  static uint32_t timerOld;
  static uint8_t bufferTx[20];

  switch (state) {
    case  state_t::WAIT_INIT:
      if (Serial.available()) {
        if (Serial.read() == 0x3E) {
          Serial.write(0x4A);
          dataCounter = 0;
          timerOld = millis();
          state = state_t::WAIT_PACKET;
        }
      }

      break;

    case state_t::WAIT_PACKET:

      if ( (millis() - timerOld) > 1000 ) {
        Serial.write(0x3D);
        state = state_t::WAIT_INIT;
      }
      else if (Serial.available()) {
        uint8_t dataRx = Serial.read();
        if (dataCounter >= 20) {
          Serial.write(0x3F);
          dataCounter = 0;
          timerOld = millis();
          state = state_t::WAIT_PACKET;
        }
        else {
          bufferRx[dataCounter] = dataRx;
          dataCounter++;

          // is the packet completed?
          if (bufferRx[0] == dataCounter - 1) {

            // Check received data
            uint8_t calcChecksum = 0;
            for (uint8_t i = 1; i <= dataCounter - 1; i++) {
              calcChecksum = calcChecksum ^ bufferRx[i - 1];
            }
            if (calcChecksum == bufferRx[dataCounter - 1]) {
              bufferTx[0] = dataCounter - 3; //Length
              calcChecksum = bufferTx[0];

              // Calculate Tx checksum
              for (uint8_t i = 4; i <= dataCounter - 1; i++) {
                bufferTx[i - 3] = bufferRx[i - 1];
                calcChecksum = calcChecksum ^ bufferRx[i - 1];
              }

              bufferTx[dataCounter - 3] = calcChecksum;
              Serial.write(0x4A);
              Serial.write(bufferTx, dataCounter - 2);
              timerOld = millis();
              state = state_t::WAIT_ACK;
            }
            else {
              Serial.write(0x3F);
              dataCounter = 0;
              timerOld = millis();
              state = state_t::WAIT_PACKET;
            }
          }
        }
      }

      break;

    case state_t::WAIT_ACK:
      if ( (millis() - timerOld) > 1000 ) {
        timerOld = millis();
        Serial.write(bufferTx, dataCounter - 2);
      } else if (Serial.available()) {
        if (Serial.read() == 0x4A) {
          state = state_t::WAIT_INIT;
        }
      }

      break;
  }
}


void loop() {
  taskCom();
}

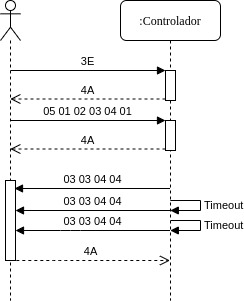

Un ejemplo de una escenario de prueba:

test vector

Sesión 2: endian

Ejercicio 6: ¿Qué es el endian?

Analicemos el siguiente asunto:

Cuando trabajamos con protocolos binarios es necesario transmitir variables que tienen una longitud mayor a un byte. Por ejemplo, los números en punto flotante cumplen con el estándar IEEE754 y se representan con 4 bytes.

Algo que debemos decidir al trabajar con número como los anteriormente descritos es el orden en cual serán transmitidos sus bytes. En principio tenemos dos posibilidades: transmitir primero el byte de menor peso (little endian) o transmitir primero el byte de mayor peso (big endian). Al diseñar un protocolo binario deberemos escoger una de las dos posibilidades.

Ejercicio 7: transmitir números de 16 bits

¿Cómo transmitir un número de 16 bits?

void setup() {
  Serial.begin(115200);

}

void loop() {
  //vamos a transmitir el 16205
  static uint16_t x = 0x3F4D;

  if (Serial.available()) {
    if (Serial.read() == 's') {
      Serial.write((uint8_t)( x & 0x00FF));
      Serial.write( (uint8_t)( x >> 8 ));
    }
  }
}
  • ¿Qué endian estamos utilizando en este caso?

Ejercicio 8: transmitir números en punto flotante

¿Cómo transmitir un número en punto flotante?

Veamos dos maneras:

void setup() {
    Serial.begin(115200);
}

void loop() {
    // 45 60 55 d5
    // https://www.h-schmidt.net/FloatConverter/IEEE754.html
    static float num = 3589.3645;

    if(Serial.available()){
        if(Serial.read() == 's'){
            Serial.write ( (uint8_t *) &num,4);
        }
    }
}

Es posible que queramos copiar los bytes que componen el número previamente en un arreglo:

void setup() {
    Serial.begin(115200);
}

void loop() {
    // 45 60 55 d5
    // https://www.h-schmidt.net/FloatConverter/IEEE754.html
    static float num = 3589.3645;
    static uint8_t arr[4] = {0};

    if(Serial.available()){
        if(Serial.read() == 's'){
            memcpy(arr,(uint8_t *)&num,4);
            Serial.write(arr,4);
        }
    }
}
  • ¿En qué endian estamos transmitiendo el número?
  • Y si queremos transmitir en el endian contrario?
void setup() {
    Serial.begin(115200);
}

void loop() {
    // 45 60 55 d5
    // https://www.h-schmidt.net/FloatConverter/IEEE754.html
    static float num = 3589.3645;
    static uint8_t arr[4] = {0};

    if(Serial.available()){
        if(Serial.read() == 's'){
            memcpy(arr,(uint8_t *)&num,4);
            for(int8_t i = 3; i >= 0; i--){
              Serial.write(arr[i]);
            }
        }
    }
}

Ejercicio 9: aplicación interactiva

Y ¿Cómo hacemos para recibir la información en la aplicación interactiva?

En este punto ya sabemos hacer varias cosas:

  • Inicializar el puerto
  • Enviar bytes
  • Saber si hay datos en el puerto serial
  • Leer los bytes

Por ejemplo, el siguiente código utiliza las cosas que ya sabemos usar y permite leer los bytes que se están enviando desde el arduino (programa en ell arduino el código del ejercicio anterior).

using System;
using System.IO.Ports;

namespace serialRFID
{
    class Program{
            static void Main(string[] args)
            {
                SerialPort _serialPort = new SerialPort();
                _serialPort.PortName = "/dev/ttyUSB0";
                _serialPort.BaudRate = 115200;
                _serialPort.DtrEnable = true;
                _serialPort.Open();
                byte[] data = {0x73};
                _serialPort.Write(data,0,1);
                byte[] buffer = new byte[4];

                while(true){
                    if(_serialPort.BytesToRead >= 4){
                        _serialPort.Read(buffer,0,4);
                        for(int i = 0;i < 4;i++){
                            Console.Write(buffer[i].ToString("X2") + " ");
                        }
                        Console.ReadKey();
                        _serialPort.Write(data,0,1);
                    }
                }
            }
        }
}

Ejercicio 10: ¿Cómo convertir los bytes recibidos a un número?

Y si queremos que la aplicación interactiva lea los 4 bytes y lo convierta al número en punto flotante?

Pero antes de comenzar, ¿En qué endian se envía el número en punto flotante del ejercicio 8?

using System;
using System.IO.Ports;

namespace serialRFID
{
    class Program{
            static void Main(string[] args)
            {
                SerialPort _serialPort = new SerialPort();
                // Allow the user to set the appropriate properties.
                _serialPort.PortName = "/dev/ttyUSB0";
                _serialPort.BaudRate = 115200;
                _serialPort.DtrEnable = true;
                _serialPort.Open();
                byte[] data = {0x73};
                _serialPort.Write(data,0,1);
                byte[] buffer = new byte[4];

                while(true){
                    if(_serialPort.BytesToRead >= 4){
                        _serialPort.Read(buffer,0,4);

                        for(int i = 0;i < 4;i++){
                            Console.Write(buffer[i].ToString("X2") + " ");
                        }
                        Console.WriteLine();

                        Console.WriteLine(System.BitConverter.ToSingle(buffer,0));
                        byte [] bufferReverse = new byte[4];
                        for(int i = 3; i>= 0; i--) bufferReverse[3-i] = buffer[i];
                        Console.WriteLine(System.BitConverter.ToSingle(bufferReverse,0));

                        Console.ReadKey();
                        _serialPort.Write(data,0,1);
                    }
                }
            }
        }
}

Trabajo autónomo 2: RETO 2

(Tiempo estimado 4 horas 20 minutos)

REPASA todo lo visto hasta ahora. Una vez lo hagas resuelve el reto.

Para este reto vas a implementar dos aplicaciones: microcontrolador y aplicación interactiva (tipo consola aún) que realicen el siguiente protocolo:

  • La aplicación interactiva solicita datos con el byte C4.
  • El microcontrolador le responde con un paquete compuestos de tres números en punto flotante, un entero con signo de 32 bits más un checksum que se calcula como en el ejercicio 5. Por tanto, se estará transmitiendo un paquete con un tamaño total de 18 bytes.
  • Si el paquete llega correcto a la aplicación interactiva, esta responde con un 3E, de lo contrario manda un B0 y el microcontrolador deberá reenviar de nuevo el mismo paquete.
  • Si esto se repite 3 veces el microcontrolador colocará un LED a prender y apagar a 500Hz para marcar un el ERROR. Luego regresará a esperar por solicitud de datos, es decir, a esperar de nuevo el C4. Eso quiere decir que la aplicación interactiva tendrá que renunciar al paquete y pedir uno nuevo.

Evaluación de la Unidad 3

(Tiempo total estimado: 6 horas).

Enunciado

Te voy a proponer un RETO interesante para esta evaluación que podrás resolver en un equipo máximo de 3 personas.

Vas a realizar dos aplicaciones interactivas. Una para el PC tipo consola y la otra para el microcontrolador. Las aplicaciones deben intercambiar información usando únicamente un protocolo binario. Vas a implementar una calculadora. En la aplicación del PC ingresas la operación a realizar, transmitirás toda la información al microcontrolador, este realizará el cálculo y retornará al PC el resultado para su visualización.

El flujo de la aplicación será así:

  • El usuario debe ingresar en el PC la operación a realizar así:

    numero_punto_flotante1 operación numero_punto_flotante2 =

  • Luego del igual presionará ENTER.

  • El PC enviará la información así: 8 bytes con los números + 1 byte con la operación + checksum.

  • El microcontrolador recibirá los datos, realizará la operación y devolverá el resultado así: 4 bytes con el resultado + checksum.

  • El checksum se calculará como en el ejercicio 5.

  • El PC mostrará el resultado luego del igual.

  • El flujo comenzará de nuevo.

Advertencia

MUY IMPORTANTE

La aplicación del PC no debe solicitar información al usuario, solo debe esperar la operación y mostrar el resultado e inmediatamente esperar una nueva entrada por parte del usuario. Así se quedará hasta que ingreses la palabra exit.

Te recomiendo este enlace para aprender a separar una cadena en partes.

Las posibles operaciones son: suma, resta, multiplicación y división.

¿Qué debes entregar?

Diligencia y entrega en este enlace.

Te pediré que subas a Github el código con tu solución usando SOLO dos archivos: Program.cs y sensor.ino, pero el archivo sensor.ino deberá estar en una carpeta llamada sensor.

También tendrás que subir un video donde demuestres funcionando tus aplicaciones y sustentes su funcionamiento.

Consideraciones para el video:

  1. El video DEBE TENER una duración MÁXIMA de 10 minutos.
  2. El video debe tener los siguientes capítulos en este mismo orden:
    • Demostración de la solución.
    • Explicación del código con la implementación.
  3. En este video puedes aprender a adicionar capítulos a tu video.

Criterios de evaluación

  • Cumplimiento de todos los requisitos de forma solicitados: 0.5
  • Calidad y duración máxima del video y repositorio en Github: 0.5
  • Solución al problema: 2
  • Explicación de la solución: 2

Nota

Sobre las personas reportadas

Las personas que aparezcan reportadas indicando que no trabajaron obtendrán automáticamente una calificación de 0.
