Unidad 1. Software para sistemas embebido¶

Introducción¶

En esta unidad vamos a aprender técnicas para programar los sistemas embebidos que permitirán capturar o producir información del mundo exterior.

Propósito de aprendizaje¶

Analizar la plataforma de hardware y software del controlador que se empleará como interfaz entre los sensores-actuadores y las plataformas de software interactivas a utilizar en el curso.

Construir aplicaciones simples para el controlador con el fin de explorar algunas posibilidades y características de su plataforma de software.

Modelar el software del controlador, mediante el uso de máquinas de estado, para poder establecer escenarios que permitan documentar y verificar su funcionamiento.

Implementar el software del controlador mediante las técnicas de programación adecuadas que permitan sacarle el máximo provecho a dicho controlador.

Verificar el software del controlador por medio de la comparación de resultados de funcionamiento con los posibles escenarios o vectores de prueba definidos en el modelado.

Temas¶

Herramientas del framework de arduino: toolchain, bootloader.
Código fuente del framework de arduino: estructura y modificaciones simples.
Introducción a la programación NO BLOQUEANTE.
Técnicas de programación: encapsulamiento mediante tareas, programación concurrente.
Framework de arduino: uso de clases en C++ en un ambiente de programación para sistemas embebidos.
Introducción a los punteros.
Modelamiento y programación utilizando máquinas de estado.
Manejo del puerto serial, medidas de tiempo y retardos utilizando técnicas de programación no bloqueantes.

Trayecto de acciones¶

PROYECTO 1¶

Este primer ejercicio será de diagnóstico y autoevaluación para que veamos cómo están tus conocimientos de programación de sistemas embebidos y en programación y diseño orientado a objetos.

Se trata de una calculadora interactiva

Debes crear dos aplicaciones: una para el PC y otra para un controlador.
La aplicación del PC la debes realizar usando C# y será del tipo Consola con .NET framework.
La aplicación del PC y del controlador interactuarán por medio de un modelo cliente servidor. La aplicación del PC será el cliente y la del controlador el servidor.
En el PC debes solicitar al usuario tres datos: operando 1, operando 2 (serán enteros positivos de 16 bits) y operador: suma o resta.
UNA VEZ, y solo UNA VEZ tengas los tres datos, el PC deberá enviar la información al controlador.
El controlador realizará el cálculo y devolverá el resultado al PC para visualizarlo.
El PC preguntará si se deseas continuar con más cálculos o terminar la aplicación.

Ejercicio 1¶

Revisa este material donde se explican los fundamentos conceptuales de la plataforma de software utilizada para la construcción de los programas del controlador.

En este curso vamos a utilizar el controlador ESP32. Que puede conseguir aquí

Ejercicio 2: explorando la carpeta de arduino¶

Descarga una versión .zip del IDE de Arduino.
Descomprime el archivo.
En la carpeta donde está el ejecutable de arduino crea la carpeta portable.
Si estás trabajando con el ESP32 debes instalar el soporte para esta plataforma en el IDE de arduino como indica este sitio.
Abre la carpeta y explore la estructura de directorios
¿Qué contiene la carpeta drivers? ¿Para qué sirve?
¿Qué contiene la carpeta examples y cuál es la relación con los ejemplos del IDE de arduino.
¿Qué contiene la carpeta libraries?
Abre la carpeta hardware/arduino/avr
¿Qué contiene esta carpeta?
Abre la carpeta hardware/arduino/avr/cores/arduino
¿Qué contiene esta carpeta?

Ejercicio 3: modificar el código fuente de arduino¶

Tomando con referencia el ejercicio anterior:

Busca el archivo main.cpp. Si trabajas con un arduino uno, el archivo está en hardware-arduino-avr-cores-arduino. Si trabajas con el ESP32 busca en la carpeta portable-packages-esp32-hardware… sigue hasta encontrar la carpeta cores.
GUARDA UNA COPIA DE ESTE ARCHIVO porque lo vamos a modificar pero luego debemos dejarlo como estaba para no dañar el código del framework de arduino.
Modifica este archivo de tal manera que antes y después de llamar la función loop se envíe por el puerto serial el valor que devuelve la función millis().
Salva el archivo main.cpp con los cambios.
Abre el IDE de arduino y carga el ejemplo Blink.
Abre la consola.
¿Qué puedes concluir?

Ejercicio 4¶

¿Recuerdas el ejemplo BlinkWithoutDelay?
Busca de nuevo el ejemplo.
Programa el arduino.
Abre la consola.
Compara con el ejercicio anterior.
¿Qué puedes concluir con respecto a la función delay?

Ejercicio 5¶

¿Recuerdas el ejemplo BlinkWithoutDelay?
Busca de nuevo el ejemplo.
Programa el arduino.
Abre la consola.
Compara con el ejercicio anterior.
¿Qué puedes concluir con respecto a la función delay?
Una vez termines, no olvides dejar el archivo main.cpp como estaba originalmente.

Ejercicio 6¶

Analiza el siguiente código:

 void setup() {
   Serial.begin(115200);
 }

 void loop() {
   uint8_t counter = 20;
   counter++;
   Serial.println(counter);
   delay(100);
 }

Compara el código anterior con este:

 void setup() {
    Serial.begin(115200);
 }

 void loop() {
   static uint8_t counter = 20;
   counter++;
   Serial.println(counter);
   delay(100);
 }

Ahora compara con este otro código:

 uint8_t counter = 5;

 void setup() {
    Serial.begin(115200);
 }
 void incCounter() {
   static uint8_t counter = 10;
   counter++;
   Serial.print("Counter in incCounter: ");
   Serial.println(counter);
 }

 void loop() {
   static uint8_t counter = 20;
   counter++;
         Serial.print("Counter in loop: ");
   Serial.println(counter);
   incCounter();
   Serial.print("Counter outside loop: ");
   Serial.println(::counter);
   ::counter++;
   delay(500);
 }

¿Qué puedes concluir?

Ejercicio 7¶

Analiza el siguiente ejemplo:

 const uint8_t ledPin =  3;
 uint8_t ledState = LOW;
 uint32_t previousMillis = 0;
 const uint32_t interval = 1000;

 void setup() {
   // set the digital pin as output:
   pinMode(ledPin, OUTPUT);
 }

 void loop() {
   uint32_t currentMillis = millis();

   if (currentMillis - previousMillis >= interval)
   {
     previousMillis = currentMillis;
     if (ledState == LOW) {
       ledState = HIGH;
     } else {
       ledState = LOW;
     }
     digital(ledPin, ledState);
   }
 }

Utilizando como referencia el código anterior crea un programa que encienda y apague tres LEDs a 1 Hz, 5 Hz y 7 Hz respectivamente.

Ejercicio 8¶

Vamos a analizar uno de los ejemplos que vienen con el SDK de arduino. Este ejemplo nos permite ver cómo podemos hacer uso de los arreglos para manipular varios LEDs:

 int timer = 100;           // The higher the number, the slower the timing.
 int ledPins[] = {
   2, 7, 4, 6, 5, 3
 };       // an array of pin numbers to which LEDs are attached
 int pinCount = 6;           // the number of pins (i.e. the length of the array)

 void setup() {
   // the array elements are numbered from 0 to (pinCount - 1).
   // use a for loop to initialize each pin as an output:
   for (int thisPin = 0; thisPin < pinCount; thisPin++) {
     pinMode(ledPins[thisPin], OUTPUT);
   }
 }

 void loop() {
   // loop from the lowest pin to the highest:
   for (int thisPin = 0; thisPin < pinCount; thisPin++) {
     // turn the pin on:
     digitalWrite(ledPins[thisPin], HIGH);
     delay(timer);
     // turn the pin off:
     digitalWrite(ledPins[thisPin], LOW);

   }

   // loop from the highest pin to the lowest:
   for (int thisPin = pinCount - 1; thisPin >= 0; thisPin--) {
     // turn the pin on:
     digitalWrite(ledPins[thisPin], HIGH);
     delay(timer);
     // turn the pin off:
     digitalWrite(ledPins[thisPin], LOW);
   }
 }

Ejercicio 9¶

El siguiente código muestra cómo puedes encapsular completamente el código del ejercicio 6 en tareas.

       void setup() {
         task1();
         task2();
       }

       void task1(){
         static uint32_t previousMillis = 0;
         static const uint32_t interval = 1250;
         static bool taskInit = false;
         static const uint8_t ledPin =  3;
         static uint8_t ledState = LOW;

         if(taskInit == false){
               pinMode(ledPin, OUTPUT);
           taskInit = true;
       }

       uint32_t currentMillis = millis();
         if ( (currentMillis - previousMillis) >= interval) {
           previousMillis = currentMillis;
           if (ledState == LOW) {
             ledState = HIGH;
           } else {
             ledState = LOW;
           }
           digitalWrite(ledPin, ledState);
        }
       }

       void task2(){
         static uint32_t previousMillis = 0;
         static const uint32_t interval = 370;
         static bool taskInit = false;
         static const uint8_t ledPin =  5;
         static uint8_t ledState = LOW;

         if(taskInit == false){
               pinMode(ledPin, OUTPUT);
           taskInit = true;
         }

         uint32_t currentMillis = millis();
         if ( (currentMillis - previousMillis) >= interval) {
           previousMillis = currentMillis;
           if (ledState == LOW) {
             ledState = HIGH;
           } else {
             ledState = LOW;
           }
           digitalWrite(ledPin, ledState);
         }
       }

       void loop() {
         task1();
         task2();
       }

Una de las ventajas del código anterior es que favorece el trabajo en equipo. Nota que se puede entregar a cada persona del equipo una tarea. Finalmente, uno de los miembros del equipo podrá integrar todas las tareas así:

 void task1(){
 // CODE
 }

 void task2(){
 // CODE
 }

 void task3(){
 // CODE
 }

 void setup() {
   task1();
   task2();
   task3();
       }

       void loop() {
   task1();
         task2();
   task3();
       }

Analiza detenidamente el código anterior. Experimenta y asegurate de entenderlo perfectamente antes de continuar.

Ejercicio 10¶

Observa detenidamente el código de las siguientes tareas. ¿Es muy similar, verdad? En este ejercicio veremos una construcción interesante de C++ que permite reutilizar código. Nota que el código de las tareas 1 y 2 es prácticamente el mismo, solo que está actuando sobre diferentes datos.

¿Cómo así? ¿Recuerdas tu curso de programación orientado a objetos?

Analiza por partes. Primero, la inicialización de la tarea:

Para la tarea 1 (task1):

 if(taskInit == false){
   pinMode(ledPin, OUTPUT);
   taskInit = true;
       }

Para la tarea 2 (task2):

 if(taskInit == false){
   pinMode(ledPin, OUTPUT);
   taskInit = true;
       }

En el código anterior cada tarea tiene una variable que permite activar el código solo un vez, es decir, cuando taskInit es false. Esto se hace así para poder inicializar el puerto de salida donde estará el LED conectado. Recuerde que esto se hace solo una vez cuando llamemos taskX() (X es 1 o 2) en la función setup().

El código que se llamará repetidamente en la función loop:

Para la tarea 1:

        if ( (currentMillis - previousMillis) >= interval) {
          previousMillis = currentMillis;
          if (ledState == LOW) {
            ledState = HIGH;
          } else {
            ledState = LOW;
          }
          digitalWrite(ledPin, ledState);
        }

Para la tarea 2:

 uint32_t currentMillis = millis();
       if ( (currentMillis - previousMillis) >= interval) {
         previousMillis = currentMillis;
         if (ledState == LOW) {
           ledState = HIGH;
         } else {
           ledState = LOW;
         }
         digitalWrite(ledPin, ledState);
       }

Nota que los datos sobre los que actúa cada código, aunque tienen el mismo nombre son datos distintos:

Para la tarea 1:

      static uint32_t previousMillis = 0;
      static const uint32_t interval = 1250;
      static bool taskInit = false;
      static const uint8_t ledPin =  3;
      static uint8_t ledState = LOW;

Para la tarea 2:

      static uint32_t previousMillis = 0;
      static const uint32_t interval = 370;
      static bool taskInit = false;
      static const uint8_t ledPin =  5;
      static uint8_t ledState = LOW;

Pero ¿Por qué son distintos? porque estamos declarando las variables como estáticas dentro de cada tarea. Esto implica que las variables son privadas a cada función pero se almacenan en memoria como si fueran variables globales.

¿Entendiste? No avances si esto no está claro.

Esto introduce la siguiente pregunta: ¿Qué tal si pudiéramos tener el mismo código, pero cada vez que lo llamemos indicarle sobre que datos debe actuar? Pues lo anterior es posible en C++ usando una construcción conocida como clase.

La clase nos permite definir un nuevo tipo dato y los algoritmos que se pueden aplicar a ese nuevo tipo de dato. En este caso, necesitamos que cada tarea pueda tener sus propias variables para previousMillis, interval, ledPin, ledState.

 class LED{
     private:
     uint32_t previousMillis;
     const uint32_t interval;
     const uint8_t ledPin;
     uint8_t ledState = LOW;
       };

De esta manera en cada tarea podremos crear un nuevo LED así:

 void task1(){
     static LED led;
 }

 void task2(){
     static LED led;
 }

A cada nuevo LED se le conoce como un objeto. led es la variable por medio de las cuales podremos acceder a cada uno de los objetos creados en task1 y task2.

Notas:

Cada objeto es independiente, es decir, cada objeto tiene su propia copia de cada variable definida en la clase. ¿Cuál es el contenido de cada objetos? el contenido es un uint32_t, un const uint32_t, un const uint8_t y uint8_t a los cuales les hemos dado nombres: previousMillis, interval, ledPin y ledState respectivamente.
Las variables led definidas en task1 y task2 NO SON OBJETOS, son variables de tipo LED que permiten acceder al contenido de cada objeto.
led es una variable propia de cada tarea.
Note que las variables definidas en LED son privadas (private). Esto quiere decir que no vamos a acceder a ellas directamente. Ya veremos más abajo cómo modificar sus valores.

Nuestro nuevo tipo LED tiene un problema y es que no permite definir para cada LED creado el intervalo y el puerto donde se conectará.Para ello, se introduce el concepto de constructor de la clase. El constructor, permite definir los valores iniciales de cada objeto.

 class LED{
     private:
     uint32_t previousMillis;
     const uint32_t interval;
     const uint8_t ledPin;
     uint8_t ledState = LOW;

     public:
       LED(uint8_t _ledpin, uint32_t _interval): ledPin(_ledpin), interval(_interval) {
       pinMode(_ledpin, OUTPUT);
       previousMillis = 0;
     }
       };

El constructor de la clase es un método que recibe los valores iniciales del objeto y no devuelve nada.

Ahora si podemos definir cada objeto:

 void task1(){
     static LED led(3,725);
 }

 void task2(){
   static LED led(5, 1360);

 class LED{

 private:
   uint32_t previousMillis;
   const uint32_t interval;
   const uint8_t ledPin;
   uint8_t ledState = LOW;

 public:
   LED(uint8_t _ledpin, uint32_t _interval): ledPin(_ledpin), interval(_interval) {
    pinMode(_ledpin, OUTPUT);
    previousMillis = 0;
   }

   void toggleLED(){
    uint32_t currentMillis = millis();
    if ( (currentMillis - previousMillis) >= interval) {
      previousMillis = currentMillis;
      if (ledState == LOW) {
        ledState = HIGH;
      } else {
        ledState = LOW;
      }
      digitalWrite(ledPin, ledState);
    }
   }
 };

Finalmente, al llamar toggleLED debemos indicar sobre qué objeto deberá actuar:

 void task1(){
     static LED led(3,725);

     led.toggleLED();
 }

 void task2(){
     static LED led(5, 1360);
     led.toggleLED();
 }

La versión final del código será:

       class LED{
         private:

         uint32_t previousMillis;
         const uint32_t interval;
         bool taskInit = false;
         const uint8_t ledPin;
         uint8_t ledState = LOW;

     public:

         LED(uint8_t _ledpin, uint32_t _interval): ledPin(_ledpin), interval(_interval) {
             pinMode(_ledpin, OUTPUT);
             previousMillis = 0;
         }

         void toggleLED(){
             uint32_t currentMillis = millis();
             if ( (currentMillis - previousMillis) >= interval) {
                 previousMillis = currentMillis;
                 if (ledState == LOW) {
                     ledState = HIGH;
                 } else {
                     ledState = LOW;
                 }
                 digitalWrite(ledPin, ledState);
             }
         }
       };

       void setup() {
         task1();
         task2();
       }

 void task1(){
         static LED led(3,1250);
         led.toggleLED();
       }

       void task2(){
         static LED led(5,375);
         led.toggleLED();
       }

       void loop() {
         task1();
         task2();
       }

Ejercicio 11¶

Podemos llevar un paso más allá el ejercicio anterior si añadimos el concepto de arreglo. ¿Para qué? Observa que el código de task1 y task2 es muy similar. Tal vez podamos resolver el problema usando únicamente una tarea:

 class LED{

 private:
   uint32_t previousMillis;
   const uint32_t interval;
   const uint8_t ledPin;
   uint8_t ledState = LOW;

 public:
   LED(uint8_t _ledpin, uint32_t _interval): ledPin(_ledpin), interval(_interval) {
    pinMode(_ledpin, OUTPUT);
    previousMillis = 0;
   }

   void toggleLED(){
    uint32_t currentMillis = millis();
    if ( (currentMillis - previousMillis) >= interval) {
      previousMillis = currentMillis;
      if (ledState == LOW) {
        ledState = HIGH;
      } else {
        ledState = LOW;
      }
      digitalWrite(ledPin, ledState);
    }
   }

 };

 void setup() {

 }

 void task(){
   static LED leds[2] = {{3,725},{5,1300}};

   for(int i= 0; i < 2; i++){
     leds[i].toggleLED();
   }

 }

 void loop() {
     task();
 }

De nuevo, analiza el código anterior. Experimenta. ¿Está todo claro?

Ejercicio 12: miniRETO¶

¿Qué son los punteros? para entenderlos te propongo un mini RETO. Analiza en detalle el siguiente código

 void setup(){
     Serial.begin(115200);
 }


 void processData(uint8_t *pData, uint8_t size, uint8_t *res){
   uint8_t sum = 0;

   for(int i= 0; i< size; i++){
     sum = sum + *(pData+i) - 0x30;
   }
   *res =  sum;
 }

 void loop(void){
   static uint8_t rxData[10];
   static uint8_t dataCounter = 0;

   if(Serial.available() > 0){
       rxData[dataCounter] = Serial.read();
       dataCounter++;
     if(dataCounter == 5){
        uint8_t result = 0;
        processData(rxData, dataCounter, &result);
        dataCounter = 0;
        Serial.println(result);
     }
   }
 }

En la función loop se define un arreglo de enteros de 8 bits sin signo (uint8_t). A la función processData le estamos pasando la dirección del primer elemento del arreglo, la cantidad de datos almacenados en el arreglo y la dirección de la variable result, definida también en loop, donde se almacenará el resultado de processData. Nota que processData no retorna un valor y sin embargo, produce un resultado que puede guardarse en la variable result.

Las variables pData y res son punteros. Nota que al llamar processData estamos almacenando en esas variables la dirección del primer elemento del arreglo y la dirección de la variable result.

¿Qué crees entonces que son los punteros?
¿Para qué sirven los punteros?

PROYECTO 2¶

Debes controlar el funcionamiento algunos sensores, actuadores y tareas desde el computador.

Debes crear dos aplicaciones: una para el PC y otra para tu controlador.
La aplicación del PC la debes realizar usando Visual Studio y será del tipo Consola con .NET framework.
La aplicación del PC y del controlador interactuarán por medio de un modelo cliente servidor. La aplicación del PC será el cliente y la del controlador el servidor.
Para la aplicación del controlador:
- Crea 4 tareas concurrentes.
- La tarea uno encenderá y apagará continuamente un LED a 1 Hz; la tarea 2 otro LED a 5 Hz; la tarea 3 otro LED a 7Hz; la tarea 4 recibirá comandos para leer un sensor digital, leer un sensor analógico, modificar un actuador digital, modificar un actuador analógico por PWM.
En la aplicación del PC debes solicitarle al usuario comandos para interactuar con la aplicación del controlador:
- Un comando para modificar la frecuencia de cada una de las tareas 1, 2 y 3. Debes especificar la tarea y la frecuencia.
- Para la tarea 4 define comandos que te permitan seleccionar el sensor/actuador y los valores respectivos.
Ten presente que solo podrás comunicarte con el controlador una vez tengas toda la información, es decir, no debes hacer envíos parciales.
El PC preguntará si se deseas continuar con la aplicación o terminar.

Ejercicio 13¶

Revisa este material.

Ejercicio 14: el puerto serial¶

Observa este video corto que introducirá como funcionan las comunicaciones seriales entre un sistema embebidos y una plataforma de cómputo interactiva.

Ejercicio 15¶

Ahora lee el material de este sitio y responde las siguientes preguntas:

¿Cuál es la diferencia entre una interfaz de comunicación paralela y una serial?
¿Cuál es la diferencia entre un protocolo serial sincrónico y asincrónico?
En el caso de arduino ¿Qué tipo de protocolo usamos?
Si el protocolo serial asíncrono que usaremos es de 8 bits, un bit de arranque, un bit de parada, sin bit de paridad y a 9600 bps dibuja los diagramas de tiempo cuando se transmite el byte 0x01 y el carácter “1”
¿Es lo mismo transmitir el byte 0x01 que el byte “1”?

Ejercicio 16¶

¿Dónde encuentro el API de arduino para el manejo del serial?

Aquí Las siguientes preguntas las responderemos en los próximos ejercicios, pero por ahora lee algunas de las funciones del API del serial y responde:

¿Cual es la diferencia entre print y println?
¿Cuál es la diferencia entre print y write?
¿Qué pasa si utilizas read() cuando available() te devuelva cero?
¿Cuál es la diferencia entre readBytes? y readBytesUntil()?
¿Qué pasa si quieres leer 10 bytes con readBytes pero solo se han recibido 3?

Ejercicio 17¶

Qué crees que ocurre cuando:

¿Qué pasa cuando hago un Serial.available()?
¿Qué pasa cuando hago un Serial.read()?
¿Qué pasa cuando hago un Serial.read() y no hay nada en el buffer de recepción?
Un patrón común al trabajar con el puerto serial es este:

 if(Serial.available() > 0){
     int dataRx = Serial.read()
 }

¿Cuántos datos lee Serial.read()?
¿Y si quiero leer más de un dato? No olvides que no se pueden leer más datos de los disponibles en el buffer de recepción, claramente porque no hay más datos que los que tenga allí.

Ejercicio 18¶

Vamos a leer 3 datos del puerto serial:

 if(Serial.available() >= 3){
     int dataRx1 = Serial.read()
     int dataRx2 = Serial.read()
     int dataRx3 = Serial.read()
 }

Ejercicio 19¶

¿Qué escenarios podría tener en este caso?

 if(Serial.available() >= 2){
     int dataRx1 = Serial.read()
     int dataRx2 = Serial.read()
     int dataRx3 = Serial.read()
 }

Ejercicio 20: miniRETO¶

Piense cómo podrías hacer lo siguiente:

 void taskSerial(){
     // Esta tarea tiene su propio buffer de recepción,
     // es decir, su propio vector. Nadie más tiene acceso

 }

 void loop(){
     taskSerial();
 }

Almacenar los datos en su propio buffer de recepción (el buffer será un arreglo).
El buffer debe estar encapsulado en la tarea
Los datos almacenados en el buffer no se pueden perder entre llamados a taskSerial(). La función taskSerial() se llama en la función loop.
¿Qué debes hacer para saber, en cualquier parte del código de taskSerial(), cuántos datos tengo guardados en el buffer de recepción?

Ejercicio 21¶

Vamos a detenernos un momento en el software del lado del computador: el terminal. Veamos dos de ellas, la terminal de arduino y esta otra (scriptcommunicator)

¿Qué es un programa terminal?
¿Para qué sirve?

Ejercicio 22¶

Considera el siguiente programa

 void setup()
 {
   Serial.begin(9600);
 }

 void loop()
 {

   if(Serial.available() > 0){

     Serial.read();

     int8_t var = -1;

     Serial.println("Inicio de la prueba");
     Serial.write(var);
     Serial.print("\n");
     Serial.print(var);
     Serial.print('\n');
     Serial.println("Fin de la prueba");
   }
 }

Observa el resultado de la prueba.
¿Qué observas en la terminal de arduino justo en estas dos líneas?

 Serial.write(var);
 Serial.print(var);

¿Qué observas en Scriptcommunicator para las dos líneas anteriores?
En la siguiente parte del código:

 if(Serial.available() > 0){

     Serial.read();

Comenta la línea Serial.read() en esta parte del código:

 if(Serial.available() > 0){

     //Serial.read();

¿Qué ocurre? ¿Por qué ocurre esto?

En la siguiente parte del código:

 Serial.println("Inicio de la prueba");
 Serial.write(var);
 Serial.print("\n");
 Serial.print(var);
 Serial.print('\n');
 Serial.println("Fin de la prueba");

¿Cuál es la diferencia entre estas dos líneas de código?

Serial.print("\n");

Serial.print('\n');

Ejercicio 23: miniRETO¶

Considera el siguiente código para analizar en Scriptcommunicator:

 void setup()
 {
   Serial.begin(9600);
 }

 void loop()
 {

   if(Serial.available() > 0){
     Serial.read();
     int8_t var = 255;
     int8_t var2 = 0xFF;

     Serial.write(var);
     Serial.print(var);
     Serial.write(var2);
     Serial.print(var2);

   }
 }

Explica qué está ocurriendo en cada caso.

Ejercicio 24: máquinas de estado¶

Una experiencia interactiva posee un sensor que produce ruido eléctrico al cambiar de estado. La siguiente figura, capturada con un osciloscopio muestra la señal del sensor.

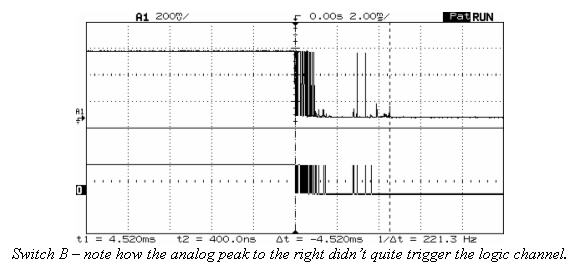

En la figura se observa el ruido generado en la transición de la señal al pasar del estado alto al estado bajo; sin embargo, el mismo fenómeno ocurre al cambiar del estado bajo al alto. Note que además pueden ocurrir falsos positivos en la señal, que se manifiestan como pulsos de muy corta duración.

Un ingeniero electrónica experto nos indica que podemos considerar un cambio de estado en el sensor siempre que la señal esté estable por lo menos durante 100 ms, es decir, sin ruido y sin falsos positivos.

Se debe realizar una aplicación que filtre el comportamiento ruidoso del sensor y reporte por un puerto serial únicamente los valores estables de la señal.

Para este ejercicio debes:

Realizar un diagrama con el modelo en máquinas de estado para la aplicación
Definir escenarios de prueba usando diagramas de secuencias.
Implementar el modelo.
Verificar los escenarios definidos

Ejercicio 25: miniRETO¶

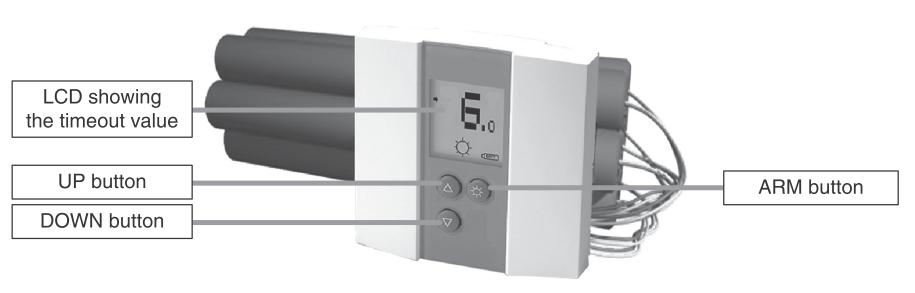

Se requiere construir una aplicación para controlar una bomba temporizada. La siguiente figura ilustra la interfaz de la bomba. El circuito de control de la bomba está compuesto por tres sensores digitales, en este caso pulsadores, denominados UP, DOWN, ARM (los simularemos con el PC), un display (LCD) y una salida digital para activar la bomba (simularemos la salida y el display con el PC).

El controlador funciona así:

Inicia en modo de configuración, es decir, no cuenta aún, la bomba está desarmada. El valor inicial del conteo regresivo es de 20 segundos.
En el modo de configuración, los pulsadores UP y DOWN permiten aumentar o disminuir el tiempo inicial de la bomba.
El tiempo se puede programar entre 10 y 60 segundos con cambios de 1 segundo.
El tiempo de configuración se debe visualizar en el LCD (enviamos el valor al PC).
El pulsador ARM arma la bomba.
Una vez armada la bomba, comienza la cuenta regresiva que será visualizada en el LCD en por medio de una cuenta regresiva en segundos.
La bomba explotará (se activa la salida de activación de la bomba) cuando el tiempo llegue a cero. En este punto el control regresará al modo de configuración.
Una vez la bomba esté armada es posible desactivarla ingresando un código de seguridad. El código será la siguiente secuencia de pulsadores presionados uno después de otro: UP, DOWN, DOWN, UP, UP, ARM.
Si la secuencia se ingresa correctamente el controlador pasará de nuevo al modo de configuración de lo contrario continuará la fatal cuenta regresiva.

Para este ejercicio debes:

Realizar un diagrama con el modelo en máquinas de estado para la aplicación
Definir escenarios de prueba usando diagramas de secuencias.
Implementar el modelo.
Verificar los escenarios definidos

PROYECTO 3¶

En una experiencia interactiva se requiere comunicar un controlador con una aplicación interactiva (AI). El controlador maneja varios sensores y varios actuadores. Debes leer con detenimiento la descripción del protocolo de comunicación y construir un modelo usando una máquina de estados que te permita capturar de manera gráfica el texto. Este modelo te permitirá visualizar más fácilmente el funcionamiento de tu controlador y todos los posibles escenarios de prueba que deberás posteriormente verificar.

En este proyecto no vas a implementar la AI, te vas a concentrar en el software del controlador. Entonces la AI será simulada.

Para simular la AI utiliza ScriptCommunicator. Este software es necesario para poder controlar de manera precisa el byte que queremos transmitir. Recuerda que al usar una terminal como la de arduino, todos los bytes que transmites están codificados en ASCII y por tanto cuando escribes el carácter “1” realmente estás transmitiendo el byte 31 en base 16, es decir, la codificación ASCII del “1”.

Cuando estés probando la aplicación de tu controlador ten presente que la AI siempre iniciará la comunicación.

Los PASOS para realizar la comunicación son:

La AI inicia una transacción enviando el byte 3E.
El controlador deberá responder con el byte 4A.
La AI no podrá continuar hasta no recibir la respuesta del controlador.
Una vez el controlador responda, la AI enviará una secuencia de bytes.
Cada byte tendrá la siguiente función:

Byte 1: longitud

Byte 2: dirección

Byte 3: comando

Byte 4 a n: datos

Byte n+1: verificación

El byte longitud indicará la cantidad de bytes que la AI le enviará al controlador a partir del byte 2 hasta el byte n + 1. Para este ejercicio no te preocupes por los bytes dirección, comando y datos, puedes colocar allí lo que quieras.

El byte de verificación será calculado así:

Byte1 XOR Byte2 XOR … XOR Byten.

Recuerda que en lenguaje C el operador XOR es este: ^

Si la AI se demora más de un 1 segundo en enviar la secuencia, el controlador enviará a la AI el byte 3D y la AI deberá iniciar de nuevo la secuencia de comunicación desde el paso 1.
El controlador deberá calcular el byte de verificación que tendrá que coincidir con el cálculo de la AI. Si el byte de verificación no corresponde, el controlador enviará el byte 3F y la AI deberá reenviar el paquete.
Si el controlador recibe bien el paquete deberá responder a la AI con el byte 4A y luego enviar la siguiente secuencia de bytes:

Byte 1: longitud

Byte 2: Byte4 recibido

Byte m: Byten recibido

Byte m+1: verificación

La verificación será calculada desde el Byte 1 hasta el byte m.

Si la AI recibe correctamente el paquete deberá responder con el byte 4A.
El controlador quedará preparado para volver al paso 1, es decir, iniciar una nueva transacción.
Si pasado 1 segundo el controlador no recibe el 4A, entonces este deberá retransmitir el paquete a la AI. Este comportamiento solo se detendrá una vez la AI envié el 4A.
